椭圆齿轮流量计的结构原理与外形图
容积式流量计主要用来测量不含固体杂质的高粘度液体,例如油类、冷凝液、树脂和液态食品等粘稠流体的流璧,而且测量准确,精度可达士 0.2% ,而其他流量计很难测量高粘度介质的流量。椭圆齿轮流量计是最常用的一种容积式流量计 . 如图 3-13 所示。
工作原理

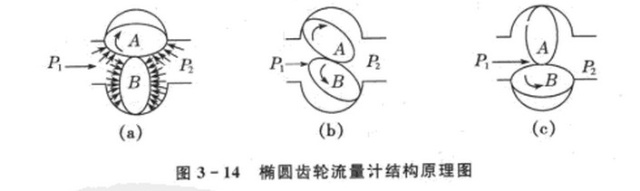

椭圆齿轮流量计的测量部分是由两个互相啮合的椭圆形齿轮 A 和 B 以及轴、壳体等组成。椭圆齿轮与壳体之间形成测量室。如图 3 一 14 所示。
当被测流体流经椭圆齿轮流量计时,由于要克服仪表阻力必然引起压力损失,从而在其人口和出口之间产生压力差 . 在此压力差的作用下,产生作用力矩使椭圆齿轮连续转动 .
在图 3 一 14(a) 所示位置时,由于 P1>P2 , P1 、 P2 共同作用产生的合力矩使 A 轮顺时针转动 . 而 B 轮上的合力矩为零,此时 A 轮带动 B 轮顺时针转动 .A 为主动轮 .B 为从动轮 . 在图 3-14(b) 所示中间位置时, A 轮和 B 轮都为主动轮 . 在图 3 一 14(c) 所示位置时, A 轮上的合力矩为零,而 B 轮上的合力矩最大 .B 轮逆时针转动,此时 B 为主动轮 .A 为从动轮。如此循环往复,将被测介质以椭圆齿轮与壳体之间的月牙形容积为单位,依次由进口排至出口。椭圆齿轮流量计旋转一周排出的被测介质体积量是月牙形容积的 4 倍。
椭圆齿轮流盘计的体积流量 Q 为 :
Q=4nv2(3 一 7)
式中 :n 为椭圆齿轮的旋转速度 ;V2 为椭圆齿轮与壳体间形成的月牙形测量室的容积。
2. 使用特 . 点
椭圆齿轮流量计适用于洁净的高粘液体的流量测量,其测量精度高,压力损失小,安装使用方便,可以不需要直管段。但被测介质中不能含有固体颗粒,更不能夹杂机械物,否则会引起齿轮磨损甚至损坏。所以为了保护流量计,必须加装过滤器。
椭圆齿轮流盘计在启用或停运时,应缓慢开、关阀门,否则易损坏齿轮,另外,流量计的温度变化不能太剧烈,否则会使齿轮卡死。
