涡轮流量系列

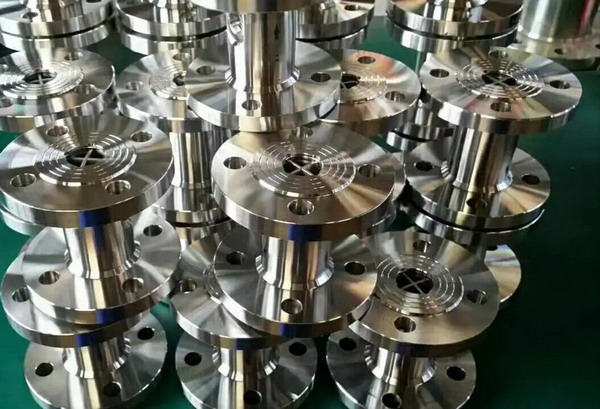

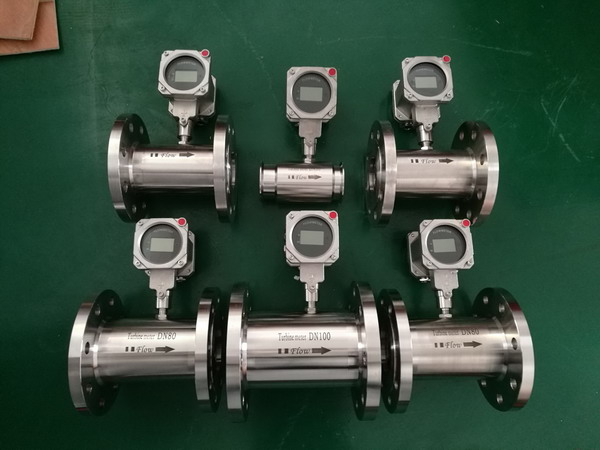

基本型液体涡轮流量计
江苏莱卡科技生产涡轮流量计！
咨询热线：0517-86914808、13915194852
一、概述
LAIKALWGY系列涡轮流量传感器经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
该类涡轮流量传感器产品本身不具备现场显示功能，仅将流量信号以脉冲的形式远传输出。仪表价格低廉，集成度高，体积小巧，适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
二、工作原理：
被测液体流经传感器时，传感器内叶轮借助于液体的动能而旋转。此时叶轮叶片使检出装置中的磁路磁阻发生周周期性变化，因而在检出线圈两端感应出与流量成正比的电脉冲信号，经前置放大器放大后送至显示仪表。
在测量范围内，传感器的流量脉冲频率与体积流量成正比，这个比值即为仪表系数用K表示: K=f / Q或K＝V / N
式中：f－流量信号频率（Hz）；
Q－体积流量（m3/h或L/h）；
N－脉冲数；
V－体积总量（m3/L）；
每台传感器的仪表系数由制造厂填写在检定证书中。出厂时K值已设入配套的显示仪表中，可显示出瞬时流量和体积总量,使用厂家切忌更改K值。
被测液体流经传感器时，传感器内叶轮借助于液体的动能而旋转。此时叶轮叶片使检出装置中的磁路磁阻发生周周期性变化，因而在检出线圈两端感应出与流量成正比的电脉冲信号，经前置放大器放大后送至显示仪表。
在测量范围内，传感器的流量脉冲频率与体积流量成正比，这个比值即为仪表系数用K表示: K=f / Q或K＝V / N
式中：f－流量信号频率（Hz）；
Q－体积流量（m3/h或L/h）；
N－脉冲数；
V－体积总量（m3/L）；
每台传感器的仪表系数由制造厂填写在检定证书中。出厂时K值已设入配套的显示仪表中，可显示出瞬时流量和体积总量,使用厂家切忌更改K值。
1. 高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2. 重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中选用的流量计；
3. 输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4. 可获得很高的频率信号（3-4kHz），信号分辨力强；
5. 范围度宽，中大口径可达1:20，小口径为1:10；
6. 结构紧凑轻巧，安装维护方便，流通能力大；
7. 适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8. 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9. 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
三、基本参数与技术性能
1.技术性能：表1
|
仪表口径及连接方式
|
4、6、10、15、20、25、32、40采用螺纹连接
|
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
|
|
|
精度等级
|
±1%R、±0.5%R
|
|
量程比
|
1:10；1:15；1:20
|
|
仪表材质
|
304不锈钢、316（L）不锈钢等
|
|
被测介质温度（℃）
|
-20～＋120℃
|
|
环境条件
|
温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
|
|
输出信号
|
脉冲频率信号，低电平≤0.8V 高电平≥8V；4-20mA直流电流信号
|
|
供电电源
|
+12VDC 、+24VDC（可选）
|
|
信号传输线
|
STVPV3*0.3（三线制）；2*0.3（二线制）
|
|
传输距离
|
≤1000m
|
|
信号线接口
|
豪斯曼接头
|
|
防爆等级
|
|
|
防护等级
|
IP65
|
2.测量范围及工作压力：表2
|
仪表口径（mm）
|
正常流量范围（m3/h）
|
扩展流量范围（m3/h）
|
常规耐受压力（MPa）
|
特制耐压等级（MPa）（法兰连接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
1.6
|
2.5、4.0
|
|
DN 150
|
30～300
|
15～300
|
1.6
|
2.5、4.0
|
|
DN 200
|
80～800
|
40～800
|
1.6
|
2.5、4.0
|
