旋进漩涡流量计
旋进漩涡流量计

江苏莱卡科技生产旋进漩涡流量计,大屏幕液晶显示,直观性好

咨询热线:0517-86914808、13915194852


旋进漩涡流量计有如下特点:
★     无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;
★     采用16位电脑芯片,集成度高,体积小,性能好,整机功能强;
★     智能型流量计集流量探头、微处理器、压力、温度传感器于一体,采取内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;
★     采用双检测技术可效地提高检测信号强度,并抑制由管线振动引起的干扰;
★     采用汉字点阵显示屏,显示位数多,读数直观方便,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量,以及介质压力、温度等参数;
★     采用EEPROM技术,参数设置方便,可永久保存,并可保存最长达一年的历史数据;
★     转换器可输出频率脉冲、4-20mA模拟信号,并具有RS485接口和HART协议,可直接与微机联网,传输距离可达1.2Km;
★     配合本公司的FM型数据采集器,可通过因特网或者电话网络进行远程数据传输;
★     压力、温度信号为变送器输入方式,互换性强;
★     整机功耗低,可用内电池供电,也可外接电源。
二、主要用途

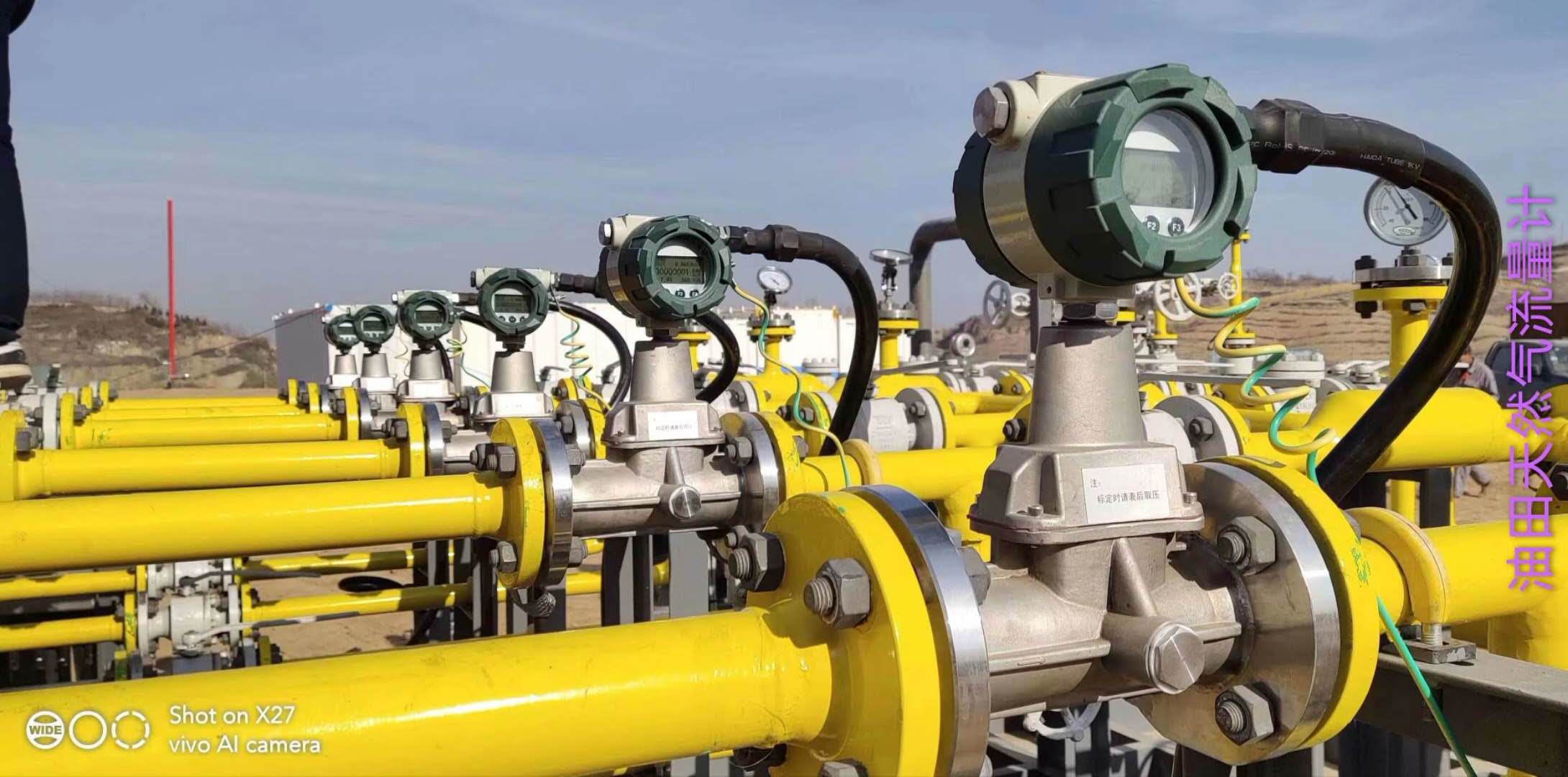

旋进漩涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量,是目前油田和城市天然气输配计量和贸易计量的首选产品。
使用环境条件
环境温度:-30℃~+55℃
相对湿度:5%~95%
大气压力:86KPa~106KPa
工作条件
介质温度范围:-20℃~+70℃
公称压力:1.6、2.5、4.0 、6.3MPa
产品组成
组成
旋进漩涡流量计由传感器和转换器两部分构成。
三、法兰连接尺寸表

公称通径
DN(mm)
公称压力
(MPa)
外形尺寸(mm)
表体材质
重量
(kg)
表体长度L
高度H
不锈钢
铝合金
20
1.6/2.5/4.0
180
347
5
6.3、10、16
180
357
25
1.6/2.5/4.0
200
367
7
6.3、10、16
200
378
10
32
1.6/2.5/4.0
230
383
9
6.3、10、16
230
402
12
50
1.6/2.5/4.0
230
403
11
6.3、10、16
260
421
14
80
1.6
330
438
11
2.5/4.0
330
438
18
6.3、10、16
330
446
21, ,
100
1.6
410
468
14
2.5/4.0
410
475
18
6.3、10、16
410
483
33
150
1.6
585
542
21
2.5/4.0
585
549
52
6.3
585
572
72
200
1.6
700
618
41
2.5
700
626
117
4.0
700
634
127

四、工作原理
流量传感器的流通剖面类似文丘里管的型线。在入口侧安放一组螺旋型导流叶片,当流体进入流量传感器时,导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时,旋涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。该进动频率与流量大水成正比,不受流体物理性质和密度的影响,检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号,然后再与温度、压力等检测信号一起被送往微处理器进行积算处理,最后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。
五、流量计结构
旋进漩涡流量计结构紧凑,主要由壳体、旋涡发生体、传感器(温度、压力、流量)、整流器、支架和转换器构成。
六、主要技术参数

,

公称通径DN(mm)
类型*
流量范围(m3/h)
工作压力(MPa)
精确度等级
重复性
20
1.2-1.5
1.6
2.5
4.0
6.3
10
16
1.0
1.5
≤2.5MPa
铝合金
≥4.0MPa
不锈钢
小于基本误差限绝对值1/3
25
2.5-30
32
4.5-60<, o:p>,
A型
10-150
B型
6-75
80
A 型
28-400
B型
18-200
100
A型
50-800
B型
40-60
150
A型
150-2250
1.6
2.5
4.0
B型
100-1200
200
360-3600

*说明:A、B用以区别相同通径不同流量范围。
防爆标志
流量计为隔爆型,其防爆标志为Exd IIBT4和Exd IICT4 ~T6(不含乙炔)。
接线口
出线接口为M20*1.5内螺纹。
七、智能旋进漩涡气体流量计产品选型

代号
口径
流量范围m3/h
LAIKA-LUX-25
DN25
2.5~30
LAIKA-LUX-32
DN32
4.5~60
LAIKA-LUX-50
DN50
10~150
LAIKA-LUX-80
DN80
28~400
LAIKA-LUX-100
DN100
50~800
LAIKA-LUX-150
DN150
150~2250
LAIKA-LUX-200
DN200
360~3600
代号
功能1
N
无温压补偿
Y
带温压补偿
代号
输出型号
F1
4-20mA输出(二线制)
F2
4-20mA输出(三线制)
F3
RS485通讯接口
代号
功能2
E1
