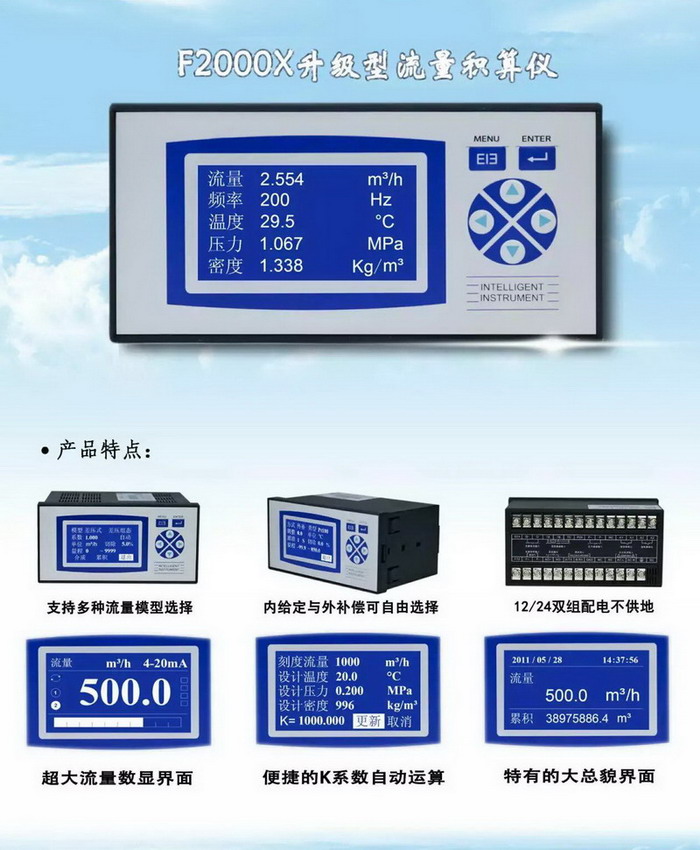

智能流量积算仪
智能流量积算仪

F2003X智能型流量积算采用ARM Cortex-M3 32位的RISC内核为核心，辅以大规模集成电路和图形液晶显示器的新型智能化流量积算仪表，仪表显示信息量大、操作简单、界面友好。主要用于各种流体的流量积算、流体密度温压补偿、数据远传等功能；我公司所产的智能型流量积算仪不仅具备以上功能，还具备数据现场总线传输、数据现场总线控制、灵活的行业厂商定制功能等特色，具有日常维护工作量小、运行费用低、可靠性好、应用灵活等与现代自动控制相适应的特点。它可与孔板流量计、喷嘴流量计、涡轮流量计、涡街流量计、电磁流量计、椭圆齿轮流量计、质量流量计等多种流量计配套使用。

◆采用ARMCortex-M3 32位的RISC内核，可同时实现3路信号采集、显示及1路流量变送输出（变送输出需用户定制）；

◆流量、温度补偿、压力补偿内给定输入，可同时输入多种信号，无需更换模块，通过软件组态即可；

◆显示工程量数据的数值范围更宽，可显示4位数值：-999~9999；

◆除支持标准串行通讯接口：RS232C、RS485，现场总线CAN；支持Modbus RTU协议，注：开通CAN通讯需定制

◆2路继电器报警输出，同时指示各路报警的下下限、下限、上限、上上限报警；

◆支持外接微型打印机，手动打印数据、曲线，满足用户现场打印的需求；

◆配备标准USB接口，支持USB 1.1、2.0优盘，历史数据转存快捷方便；

◆标准串行通讯接口：RS232C、注：开通CAN通讯需定制；

◆采用高效绿色开关电源，交直流两用，85～264VAC或120～370VDC电压输入，输入频率范围47～63Hz；

◆仪表集成硬件实时时钟，掉电情况下时钟也能准确运行，更方便企业计量管理；

◆多种附加功能可选：历史曲线、变送输出、打印、24VDC配电等，注：开通附加功能需定制。


  • 屏幕：128*64点阵蓝屏液晶显示器（LCD）；
  • 精度：实时显示：±0.2% F.S.；

追忆精度：±0.2% F.S.；

（注：热电偶应去掉冷端误差；）

  • 输入规格：3路模拟量信号输入，支持多种信号类型，通道间全隔离，隔离电压大于1000V；

流量通道：4-20mA和PI信号；

温度通道：B、E、J、K、R、S、T、0-20MV、0-100mV、0-5V、1-5V、0-20mA、4-20mA、Pt100、Cu50等信号；

压力通道：0-20mA、4-20mA、0-5V、1-5V等信号；

  • 隔离阻抗：20MΩ @ 1000V；
  • 配电输出：变送器集中配电+24VDC，支持多路隔离配电，配电≤30mA/路；
  • 变送输出：支持1路流量通道变送输出（4-20mA），负载能力750Ω（最大）；
  • 继电器报警输出：2路继电器触点输出，触点容量3A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警；
  • 通讯、打印：通讯接口----RS232C、RS485或CAN，波特率----（1200、2400、9600、19200、38400、57600），打印接口----RS232C直接连接微型打印机；
