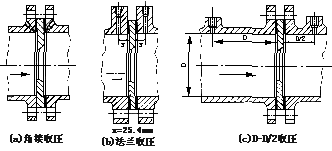

角接（环室）取压孔板简图
|
产品特点：
|
孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。 |
孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
孔板流量计适用范围
1. 公称直径： 15 mm ≤DN≤1200mm
2. 公称压力：PN≤10MPa
3. 工作温度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5级，1级
特点
▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
▲孔板计算采用国家标准与加工
▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。
▲标准型节流装置无须实流校准，即可投用。
▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能型特点
▲采用进口单晶硅智能差压传感器
▲高精度，完善的自诊断功能
▲智能孔板流量计其量程可自编程调整。
▲可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10：1
智能型技术指标
▲高精度：±0.075%
▲高稳定性：优于0.1%FS/年
▲高静压：40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压
- 节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
- 取压装置：环室、取压法兰、夹持环、导压管等
- 连接法兰（国家标准、各种标准及其它设计部门的法兰） 、紧固件。
- 测量管
|
节流件名称
|
适用管道
（DN mm）
|
适用直径比B（d/D）
|
应用特点
|
流出系数不确定度Ec%
|
设计标准
|
||
|
角接取压标准孔板
|
环室式
|
50－500
50－500
|
0.2－0.75
0.2－0.75
|
适用于清洁介质其中GD结构适合高温高压条件下流量的测量
|
0.6－0.75%
|
ISO5167
GB/T2624－93
|
|
|
夹紧环式
|
50－500
|
0.2－0.75
|
易于清除污物，可用于不太清洁流体流量的测量
|
||||
|
斜钻孔式
|
450－1000（3000）
|
0.2－0.75
|
|||||
|
法兰取压标准孔板
|
50－1000
|
0.2－0.75
|
易于清除污物，适用于各种介质
|
0.6－0.75%
|
ISO5167
GB/T2624－93
|
||
|
径距取压标准孔板
|
50－1000
|
0.2－0.75
|
|||||
|
角接取压标准喷嘴
（ISA1932喷嘴）
|
50－500
|
0.3－0.8
|
压损小，寿命长，尤其适用于蒸汽流量测量
|
0.8－1.2%
|
ISO5167
GB/T2624－93
|
||
|
长径喷嘴
|
50－630
|
0.2－0.8
|
压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量
|
2.0%
|
ISO5167
GB/T2624－93
|
||
|
经典文丘利管
|
机械加工式
|
100－800
|
0.2－0.8
|
压力损失小，所需直管段小于孔板、喷嘴
|
1.0%
|
ISO5167
GB/T2624－93
|
|
|
粗焊铁板式
|
200－1200（2000）
|
0.4－0.7
|
1.5%
|
||||
|
文丘利喷嘴
|
65－500
|
0.316－0.77
|
同上
|
1.2－1.75%
|
ISO5167
GB/T2624－93
|
||
|
1/4圆孔板
|
25－150
|
0.245－0.6
|
适用于低雷诺数
|
2.0－2.5%
|
DIN BS
|
||
|
锥形入口孔板
|
25－250
|
0.1－0.316
|
同上
|
2.0%
|
BS
|
||
|
圆缺孔板
|
50－1500
|
0.32－0.8
|
适用于赃污，有气泡析出或含有固体微粒的流体测量。
|
1.5%
|
DIN
|
||
|
偏心孔板
|
100－1000
|
0.46－0.84
|
1－2%
|
ASME
|
|||
|
小孔板
|
12.5－40
|
0.2－0.75
|
适用于小管道流量测量
|
0.75%
|
ASME
|
||
|
透镜式孔板
|
12.5－150
|
0.2－0.75
|
适用于高压常温小管道流量测量
|
0.6－0.75%
|
ISO5167ASME
|
||
|
端头孔板
|
大于等于15
|
0.2－0.62
|
|
1.5－2.0%
|
|
||
|
双重孔板
|
25－400
|
0.2－0.8
|
适用于大流量测量
|
|
|
||
|
限流孔板
|
|
|
|
|
|||
|
名称
|
型号
|
取压方式
|
公称管径（mm）
|
公称压力（MPa）
|
执行标准（结构）
|
|
标准孔板
|
LGB
|
角接（环室取压）
|
50～400
|
小于10
|
GB2624 K07（兰化）DG
|
|
LGB-Z
|
角接（钻孔取压）
|
400～2000
|
小于1.6
|
||
|
LGB
|
环室（八槽）
|
50～400
|
小于32
|
流量测量手册
|
|
|
LGB
|
环室（无法兰焊接式）
|
50～275
|
小于28.22
|
流量测量手册DG0711～0718
|
|
|
LGB-F
|
法兰取压
|
50～800
|
小于2.5
|
GB2624 K06（兰化）
|
|
|
LGB-F
|
法兰取压
|
50～400
|
4.0～40
|
GB2624 K06（兰化）石化
|
|
|
LGB-J
|
径距取压
|
50～760
|
小于10
|
GB2624
|
|
|
标准喷咀
|
LGP
|
角接（环室取压）
|
50～400
|
小于10
|
GB2624
流量测量手册
|
|
LGP-Z
|
角接（钻孔取压）
|
400～500
|
小于1.6
|
||
|
LGP
|
环室（八槽）
|
50～300
|
小于32
|
流量测量手册
|
|
|
LGP
|
环室（高压透镜垫式）
|
15～150
|
小于32
|
||
|
LGP
|
环室（无法兰焊接式）
|
175～350
|
小于17.36
|
DG 0702～0710
|
|
|
长径喷咀
|
LGC-J
|
径距取压
|
50～630
|
小于16
|
GB2624
|
|
1/4圆孔板
|
LGH
|
角接取压
|
50～260
|
小于10
|
GB2624
流量测量手册
|
|
LGH-F
|
法兰取压
|
50～200
|
小于6.4
|
||
|
文丘里喷咀
|
LGL
|
角接取压
|
65～500
|
小于2.5
|
|
|
文丘里管
|
LGW
|
特殊取压
|
50～1200
|
小于2.5
|
|
|
双文丘里管
|
LGW-S
|
特殊取压
|
小于1000
|
小于0.6
|
|
|
小管径孔板
|
LGX
|
角接取压
|
12～40
|
小于6.4
|
K07（兰化）
|
|
LGX-F
|
法兰取压
|
12～40
|
小于6.4
|
企业标准
|
|
|
高压透镜垫
|
LGT
|
角接取压
|
50～150
|
小于32
|
流量测量手册
|
|
圆缺孔板
|
LGQ
|
角接（环室取压）
|
100～400
|
小于1.6
|
|
|
LGQ-Z
|
角接（钻孔取压）
|
400～1000
|
小于1.6
|
||
|
LGQ-F
|
法兰取压
|
100～350
|
小于6.4
|
||
|
双重孔板
|
LGS
|
角接取压
|
100～400
|
小于6.4
|
|
|
偏心孔板
|
LGN
|
角接取压
|
100～1000
|
小于6.4
|
|
|
限流孔板
|
LG-XL
|
|
10～300
|
小于6.4
|
企业标准
|
|
锥形入口孔板
|
LGR
|
角接取压
|
25～1000
|
小于10
|
GB2624
|
|
机翼测风装置
|
LJY
|
特殊取压
|
少于1000
|
小于0.6
|
企业标准
|
