应用于钢铁/发电、烟气脱硫尾气流量测量、发电厂一次风/二次风、工业尾气排放，无需反吹扫，直接测量流速，不堵塞，低流量、高精准。
1.产品介绍
LK-VE-100风量计,是工业专用的插入式超声波风速/风量计。通过超声波信号来探测气流波动频率变化，其测量原理为流体超声波现象。当流动介质经过障碍物时，流体中就会产生漩涡，而漩涡的产生频率是与流体的流速有一定关系的。流体中产生的漩涡可以通过插入式超声波探测到，即使是低速的流体，其产生的漩涡也能被探测到。因此，比起其他测量手段，这种方法可以获得更高的探测精度。插入式超声波发射器发射的超声波会受到漩涡的影响而改变，然后被超声波接收器接收到，漩涡产生的频率可以通过计算处理超声波的变化而得到。
超声波有如下几个特点:
1)、超声波可在气体、液体、固体、固熔体等介质中有效传播。
2)、超声波可传递很强的能量。
3)、超声波会产生反射、干涉、叠加和共振现象。
4)、超声波在液体介质中传播时，可在界面上产生强烈的冲击和空化现象。因此,超声波信号在用作传感器时候,具有振动,穿透力强等等特点.并且,利用超声波进行流体流速测量的方法有一个
很大的优点，就是测量结果与被测流体的浓度、压强和温度没有任何关系。
LK-VE-100超声波流量计无可移动部件，即使在粉尘、水汽、颗粒物的测量场合也能轻松应付。由于采用特殊材料,即使在腐蚀性的恶劣情况下，这种流量计也能表现出显著的耐久度、极好的可重复性、长时期的稳定性，还有过载保护功能，同种流量计的器件可以通用。而且，测量本身没有测量惯性,重复性高。
2.安全说明
在初始操作前请仔细阅读操作手册说明。
遵守一般安全措施也包含在这操作说明书中的其他部分。
以下操作存在技术风险：
-不按照操作和安全说明。
-客户自己更改设备。
-不按照指定的操作条件处理设备
-不按照指定的操作条件处理探头
-使用不合适的电源和外围设备。
-设备的使用不当。
预防电压危害
-电源上仅使用专用的适配器插头
-当类似输出或输入连接到外围设备上时确保他们正确的连接到电源上（接地安全
插座，接地）
耐压管道上安装传感器的危险
-传感器仅用在加压管道中的插入或减压条件中的折回。不遵守可能严重导致人员受伤。
-在加压情况下安装或拆卸，必须使用必的防护设备。例如：球阀和带有防护链的探杆或主轴探杆。
在爆炸环境中使用备件的危险。
-该装置和它的传感器或仅用在种类3G（区域2 气体）的范围设备内。
-当标有种类1/2G,1/2D或2G,2D或3D的传感器连接到设备上，他们只能用在种类 3G区域！（参照操作手册种类3G和第八第九部分的符合标准说明）。
交货确认
-插入式超声波气体流量计
-操作手册和插入式超声波气体流量计的资料
-订购的赫斯曼接头
-所有上述的相关技术数据。
- CD-ROM，电脑软件UCOM 和USB电缆（可选）
-RS232线和USB电缆（可选）
-不同的连接件和延长电缆，连接头（可选）
请在发货通知单上检查所有清单/技术资料.
3、主要性能特点
LK-VE-100插入式超声波流量计/风量计有以下特点:
1)耐化学腐蚀:
哈氏合金和耐磨陶瓷探头材质.探杆为优质316L不锈钢。
2)坚固的机械设计:
加强型的传感器,永久性抗疲劳强度,测量介质中可以含有纤维物质以及一些杂质。
3)传感器体整体防水，无死角, 容易清理冲洗。由于传感器特殊的材料和结构,使得清洗简单,简单的擦拭即可,无需专业处理。
4)传感器的体积小巧，可以使用在较小的管道上，由于是插入式安装,也可以用在大管道的风速测量上。在很多含尘的场合为了保证传感器的测量准确性，必须定期清理维护。
5)检测范围宽,量程比高达,容易校验:
相对于其类型流量计，LK-VE系列测量范围非常广泛,量程比最大可达1:200,可测到最小值0.3m/s,最大范围可至80m/s,扩展型可达120m/s。任何流量计在使用一个周
期后 ，都会出现误差，如何对这些误差进行现场校准，一般都是比较困难的。使用LK-VE-400手持表便可以实现对现场所有的传感器进行误差校准。
4.外形结构
单位:mm
5.技术数据:
5.1.测量变量：
空气或气体的实际流速 (m/s)
空气或气体的实际流量（m/h）
通过输入操作压力、温度参数来获得的标准流速和标准体积流量。
5.2.工作原理
通过超声波信号来测量流量、流速通过超声波来感应测量介质流速变化。
5.3.外形设计
插入式超声波一体化探头，带有探头安装螺纹和变送器。
5.4.可测量介质
空气，氮气，氧气，甲烷，天燃气，氨气，氩，二氧化碳。高温蒸汽等以及沼气 为主的其他气体。
5.5.应用范围
粉尘颗粒、湿度和冷凝物低于90%的湿度不会影响到测量的稳定性。
传感器上轻微的冷凝物不会影响测量。
传感器不易磨损或堵塞,测量不受粉尘颗粒等的影响。
5.6.探头技术数据
传感器前端为方形:宽为40mm,长36.5mm
传感器直径￠21.3mm ,长为1000mm
探头材质:哈氏合金和耐磨陶瓷
探杆材质:316不锈钢
探头防护等级:IP68
测量范围：0.5~~40m/s
测量精度：测量值的±0.2%+满量程0.025%
测量温度：-20~+280℃(持续)
最大耐压：3bar/300kPa.
防护等级：IP68
5.7.变送器技术数据
尺寸：80/80/60mm(L/W/H)
材质:铝制喷塑
接线：带终端螺钉接线模块GO 070,外部赫斯曼接头
防护等级：IP65
供电：24VDC(20~27VDC)
信号输出：4~20mA对应0~40m/s
接线形式:4线制,要接地
输出耗损：小于400 Ohm
PC接口：RS232
额定功率：3W
在使用中接线盒接线盒壳的周围温度：-20--+50℃
在测量时所有的值的输出有效值调整阻尼为30秒。使用的传感器的测量不确定性要额外考虑。
可设置参数输出:通过设置输出信号、常数、系数、管道内径、 响应时间、 传感器型号、测量范围、介质、极限值、实际压力和温度等参数，从而获得标准流量、实际流量。
6.安装
6.1圆管安装

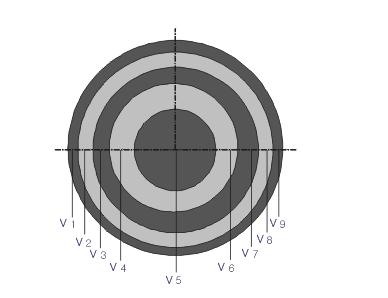

6.1.1测量点的选择（Di为管道直径）：
说明:对于圆管500mm口径以下的,选择好测量点是至关重要的.
6.1.2.插入深度

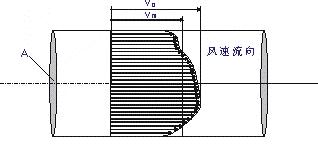

风速在管道中的分布与测量：
真实值和测量值的关系：
流量因子为 PF
Vm = Vp * PF.
如果管道截面是不规则的，那么流量系数PF是不能完全确认。
通过逐段插入的方式，进行逐一测量。 vi ，最终取其平均vm

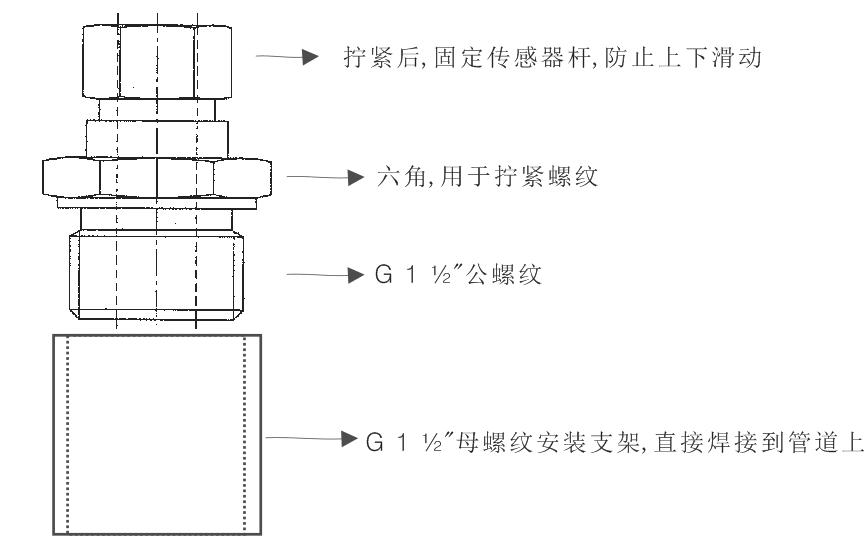

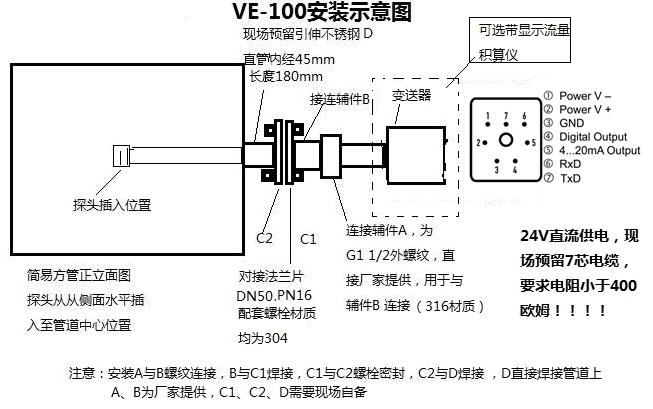

6.1.3安装示意图
安装好后效果图
6.2大方管安装
对于大于1m以上的方管，内部风场比较稳定，可以不考虑直管段。
请注意:传感器的顶部箭头方向为流体方向
6.3.电气接线
图示为LK-VE-100接线盒侧壁标签，请严格按照图示接线，以防止意外情况出现。接线通过赫斯曼接头IP67防水转接，方便安装接线，更提高了防护等级（请用1#/2#一字螺丝刀打开赫斯曼接头并依次接好电缆）
安装时请注意箭头所示方向即为气体整体流向所在，需注意方向一致性
符合欧盟标准要求
EN 60079-0: 2010 General Requirements
EN 60079-11:2012 Instinsic Safety
EN 60079-26:2012 Special Requirements,Categery 1G EPL Ga
认证类型
