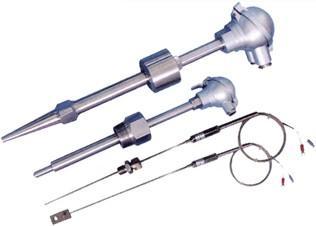

WZ＿K系列铠装热电阻
WZ＿K系列铠装热电阻是将热电阻丝、绝缘材料和金属保护管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。具有能弯曲、耐高压、热响应时间快和坚固耐用等优点。
铠装热电阻通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃—500℃范围内液体、蒸汽和气体介质以及固体表面温度。
产品分类：
防喷式铠装热电阻 防水式铠装热电阻
圆接插式铠装热电阻 扁接插式铠装热电阻
带补偿导线式铠装热电阻
产品特点：
热响应时间少，减小动态误差。
直径小，长度不受限制，测量精确度高。
进口薄膜电阻元件，性能可靠稳定。
技术指标：
1.产品执行标准： IEC751 JB/T8622 1997
2.常温绝缘电阻：在环境温度为15—35℃，相对温度不大于80%，试验电压为10—1000V（直流）电极与外套管之间的绝缘电阻≥100MΩ.m。
测量范围及允差
|
型号 |
分度号 |
测量范围℃ |
精度等级 |
允差值 |
|
WZPK |
Pt100 |
-200—+500 |
A级 |
±(0.15+0.002|t|) |
|
B级 |
±(0.30+0.005|t|) |
注：t为感温元件的实际测温绝对值。
偶丝直径及材料
|
偶丝形式 |
单支式 |
双支式 |
|
套管直径 |
Φ3 Φ4 Φ5 Φ6 Φ8 |
Φ4 Φ5 Φ6 Φ8 |
|
套管材质 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
